Что такое коллекторная разводка труб водоснабжения и зачем она нужна?

Современные системы водоснабжения требуют использования инновационных решений для обеспечения надежности и эффективности. Одним из таких решений является коллекторная разводка труб, которая становится все более популярной в новых домах и при ремонте старых систем.

Что такое «коллектор»

Коллектор, также известный как «гребенка», представляет собой распределительное устройство, которое используется в системах водоснабжения. Основная функция коллектора заключается в равномерном распределении воды от магистрального стояка к различным точкам водозабора. Коллектор устанавливается в начале системы и позволяет каждому водопотребителю получать воду с одинаковым давлением и температурой, независимо от числа одновременно работающих точек.

Конструкция коллектора включает в себя цилиндрическую трубку с несколькими отводами для подключения труб. Входное отверстие коллектора обычно имеет больший диаметр по сравнению с выходными отверстиями, что позволяет обеспечить стабильное давление воды. Коллекторы могут быть оснащены запорными вентилями, что позволяет перекрывать подачу воды к отдельным точкам без необходимости отключения всей системы.

Зачем нужна коллекторная разводка

Коллекторная разводка труб водоснабжения имеет несколько значимых преимуществ:

Стабильное давление. Благодаря коллекторной системе каждый водопотребитель получает воду с постоянным давлением, что исключает перепады давления и температуры при одновременном использовании нескольких точек водоразбора.
Минимизация рисков протечек. Коллекторная разводка требует меньше соединений, что снижает вероятность протечек. Трубы могут быть проложены цельными от коллектора до точки водоразбора.
Удобство в эксплуатации. В случае необходимости ремонта или обслуживания отдельных элементов системы, можно перекрыть воду только для конкретной точки, не отключая всю систему водоснабжения.
Гибкость установки. Коллекторная система позволяет легко добавлять новые точки водоразбора без необходимости значительных изменений в существующей системе.

Конструкции и принцип функционирования

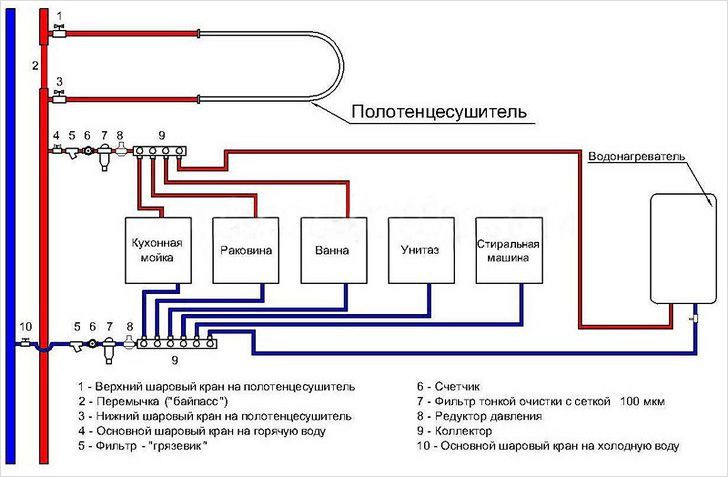

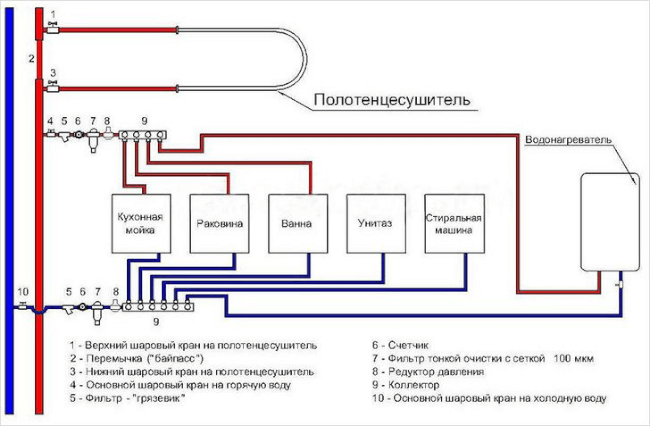

Коллекторная разводка труб водоснабжения основывается на использовании распределительного устройства – коллектора, или «гребенки». Коллектор играет ключевую роль в системе, обеспечивая равномерное распределение воды от магистрального стояка к каждой точке водозабора. Рассмотрим подробнее конструкцию коллектора и принцип его функционирования.

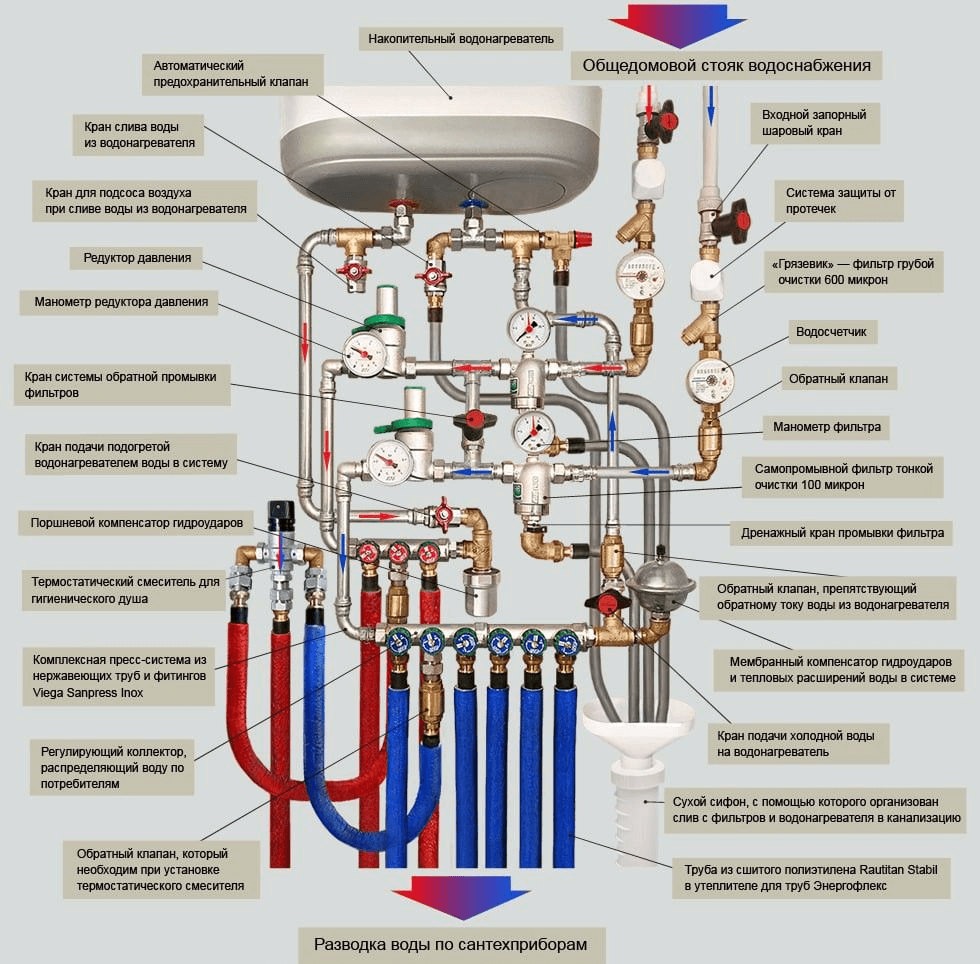

Конструкция коллектора

Коллектор представляет собой цилиндрическую трубку, оснащенную несколькими отводами для подключения труб. Основные элементы конструкции коллектора включают:

Входное отверстие. Здесь коллектор подключается к магистральному стояку системы водоснабжения. Входное отверстие обычно имеет больший диаметр, чем выходные, чтобы обеспечить стабильное давление воды.
Выходные отводы. Отводы коллектора предназначены для подключения труб, ведущих к точкам водоразбора. Количество отводов может варьироваться от 2 до 10 и более, в зависимости от модели коллектора и потребностей системы.
Запорные вентили. Некоторые коллекторы оснащены запорными вентилями на каждом отводе, что позволяет перекрывать подачу воды к отдельным точкам без необходимости отключения всей системы.
Заглушки и дополнительные устройства. Свободные отводы могут быть закрыты заглушками. Также могут быть установлены устройства для предотвращения гидроударов и регулировки давления.

Принцип функционирования коллектора

Принцип работы коллектора заключается в распределении водяного потока от магистрального стояка к различным точкам водозабора. Основные этапы функционирования системы включают:

Подключение к магистрали. Вода поступает в коллектор через входное отверстие, подключенное к магистральному стояку. Входное отверстие коллектора имеет больший диаметр, что обеспечивает необходимое давление для равномерного распределения воды.
Распределение потока. Вода распределяется по отводам коллектора к каждой точке водозабора. Благодаря равномерному распределению воды, давление в каждой точке остается стабильным, независимо от числа одновременно работающих точек.
Регулировка подачи воды. Если коллектор оснащен запорными вентилями, подачу воды к каждой точке можно регулировать или полностью перекрывать. Это обеспечивает удобство в эксплуатации и возможность проведения ремонтных работ без отключения всей системы.
Минимизация перепадов давления. Благодаря равномерному распределению воды и отсутствию множества соединений, характерных для традиционных систем, коллекторная разводка сводит к минимуму перепады давления и температуры воды.

Виды коллекторов

Коллекторы, используемые в системах водоснабжения, бывают разных типов в зависимости от их конструкции, назначения и материалов. Рассмотрим основные виды коллекторов и их особенности.

1. Распределительные коллекторы

Распределительные коллекторы служат для равномерного распределения воды от магистрали к точкам водозабора. Они имеют несколько отводов и могут быть как с вентилями, так и без них. Основные подвиды распределительных коллекторов включают:

Коллекторы без вентилей. Эти коллекторы просты в конструкции и часто используются в сочетании с отдельными запорными арматурами. Они напоминают тройники, но с большим числом отводов.
Коллекторы с запорными вентилями. Такие коллекторы оснащены вентилями, которые позволяют открывать и закрывать потоки воды. Это обеспечивает удобство в обслуживании и ремонтных работах.
Запорно-регулирующие коллекторы. Эти устройства позволяют не только открывать и закрывать потоки воды, но и регулировать их. Они оснащены вентилями, позволяющими изменять напор воды.

2. Материалы коллекторов

Коллекторы могут быть изготовлены из различных материалов, что влияет на их долговечность, устойчивость к коррозии и температуру эксплуатации. Основные материалы включают:

Латунь. Латунные коллекторы прочны и устойчивы к коррозии. Они могут использоваться как для холодной, так и для горячей воды. Латунные коллекторы являются одними из самых долговечных и надежных.
Нержавеющая сталь. Коллекторы из нержавеющей стали обладают высокой устойчивостью к коррозии и могут выдерживать высокие температуры. Они также отличаются небольшим весом.
Полипропилен. Полипропиленовые коллекторы легки и устойчивы к коррозии. Они не ржавеют и легко монтируются. Чаще всего используются в системах с холодной водой.

3. Способ подключения

Коллекторы также различаются по способу подключения труб:

Резьбовое соединение. Этот тип соединения используется для металлических труб и обеспечивает надежное герметичное соединение.
Евроконус. Используется для подключения большинства видов труб через специальный переходник. Это универсальное решение для различных материалов труб.
Полипропиленовые отводы. Предназначены для пайки труб из полипропилена. Это обеспечивает прочное и герметичное соединение.
Компрессионные фитинги. Используются для подключения металлопластиковых труб. Обеспечивают простоту монтажа и надежность соединения.

4. Функциональные особенности

В зависимости от функций, коллекторы могут быть оснащены различными дополнительными элементами:

С регуляторами давления. Эти коллекторы позволяют регулировать давление воды в каждой линии, что особенно важно в системах с нестабильным давлением.
С манометрами и фильтрами. Обеспечивают контроль давления и очистку воды от механических примесей.
С обратными клапанами. Предотвращают обратный ток воды, что защищает систему от гидроударов и перепадов давления.

Использование различных типов коллекторов позволяет создавать гибкие и надежные системы водоснабжения, адаптированные к конкретным условиям и требованиям.

Преимущества коллекторной разводки труб водоснабжения

Коллекторная разводка труб водоснабжения имеет ряд значительных преимуществ по сравнению с традиционными методами распределения воды в системе. Рассмотрим основные из них:

1. Стабильное давление воды

Коллекторная система обеспечивает подачу воды к каждой точке водозабора с одинаковым давлением. Это исключает перепады давления и температуры при одновременном использовании нескольких точек водоразбора. Например, если кто-то принимает душ, а другой человек в это время использует кран на кухне, давление и температура воды останутся стабильными.

2. Независимость водоразборных точек

В коллекторной системе каждая водоразборная точка подключена к отдельному отводу коллектора. Это позволяет перекрывать воду к конкретной точке без необходимости отключения всей системы. Такой подход удобен при проведении ремонтных или профилактических работ.

3. Минимизация рисков протечек

Коллекторная разводка требует меньше соединений, чем традиционная тройниковая система. Это уменьшает вероятность протечек, так как трубы могут быть проложены цельными от коллектора до точки водоразбора. Меньшее количество соединений означает меньше потенциальных мест для возникновения утечек.

4. Удобство установки и обслуживания

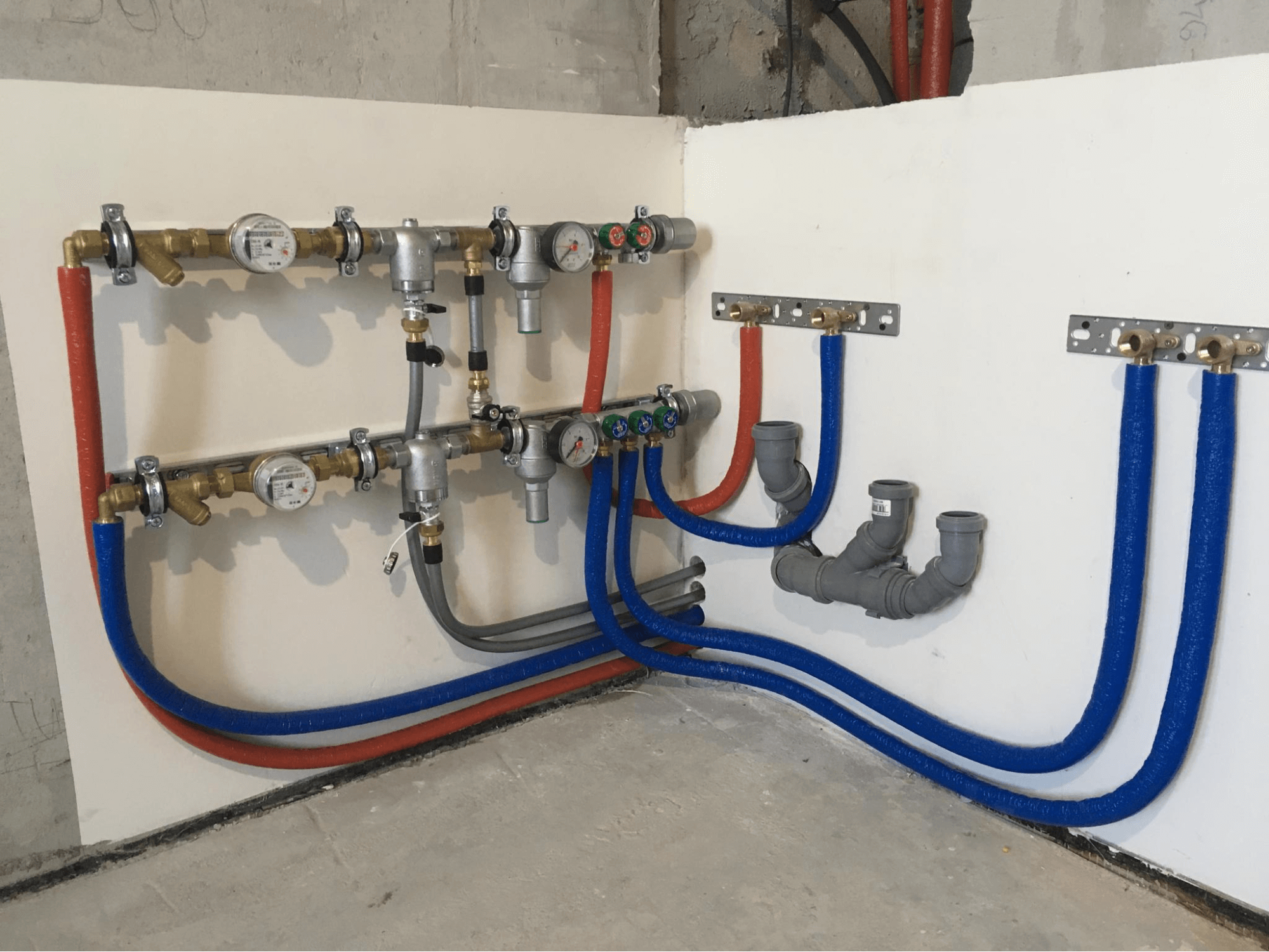

Коллекторы часто устанавливаются в специальных сантехнических шкафах или нишах, которые обеспечивают легкий доступ для обслуживания и ремонта. Все запорные и регулирующие устройства находятся в одном месте, что упрощает управление системой водоснабжения и делает её более удобной в эксплуатации.

5. Гибкость и масштабируемость системы

Коллекторная система позволяет легко добавлять новые точки водоразбора без необходимости значительных изменений в существующей системе. Это особенно полезно при ремонте или модернизации системы водоснабжения, когда могут появиться новые потребности в дополнительных водоразборных точках.

6. Снижение уровня шума

Поскольку коллекторная система использует меньше соединений и обеспечивает стабильное давление воды, это способствует снижению уровня шума в системе. Трубы меньше вибрируют, и нет резких изменений давления, которые могут вызывать шум в водопроводе.

7. Эстетичность и удобство

Коллекторная разводка позволяет проложить трубы скрытно, например, в стенах или под полом, что улучшает эстетический вид помещения. В результате система водоснабжения становится менее заметной и не портит интерьер.

8. Повышенная надежность

Коллекторные системы обычно изготавливаются из высококачественных материалов, таких как латунь, нержавеющая сталь или полипропилен, что обеспечивает их долговечность и надежность. Такие материалы устойчивы к коррозии и механическим повреждениям, что увеличивает срок службы системы.

Как выбрать коллекторы для водопровода

Выбор коллектора для системы водоснабжения – важный этап, который влияет на надежность и эффективность работы всей системы. Рассмотрим ключевые факторы, которые необходимо учитывать при выборе коллектора.

1. Определите количество водоразборных точек

Первым шагом является определение количества точек водоразбора в вашей системе. Коллекторы имеют различное количество отводов (от 2 до 10 и более). Лучше выбрать коллектор с небольшим запасом по отводам, чтобы в будущем можно было легко добавить новые точки водоразбора без значительных изменений в системе.

2. Материал коллектора

Материал коллектора влияет на его долговечность, устойчивость к коррозии и температурным воздействиям. Основные материалы, из которых изготавливаются коллекторы:

Латунь.
Нержавеющая сталь.
Полипропилен.

3. Типы соединений

4. Наличие запорных и регулирующих вентилей

Коллекторы могут быть с вентилями или без них. Вентили позволяют перекрывать или регулировать подачу воды к отдельным точкам, что упрощает обслуживание и ремонт системы.

5. Дополнительные элементы и аксессуары

При выборе коллектора учитывайте возможность установки дополнительных элементов, таких как:

Манометры. Для контроля давления воды.
Фильтры. Для очистки воды от механических примесей.
Обратные клапаны. Для предотвращения обратного тока воды и защиты системы от гидроударов.
Гидроударные гасители. Для повышения надежности и долговечности узла.

6. Место установки и монтаж

Продумайте место установки коллектора – оно должно обеспечивать легкий доступ для обслуживания. Оптимально установить коллектор в сантехническом шкафу или нише. Обеспечьте надежное крепление коллектора к несущей стене с помощью специальных хомутов или крепежных элементов.

7. Совместимость с другими компонентами системы

Выбирайте коллекторы и комплектующие одного производителя, чтобы гарантировать их совместимость по присоединительным размерам и способу соединения. Это упростит монтаж и снизит вероятность ошибок.

8. Учтите особенности эксплуатации

Если система водоснабжения предусматривает высокие нагрузки или специфические условия эксплуатации (например, значительные перепады давления), выбирайте более надежные и долговечные материалы и конструкции.

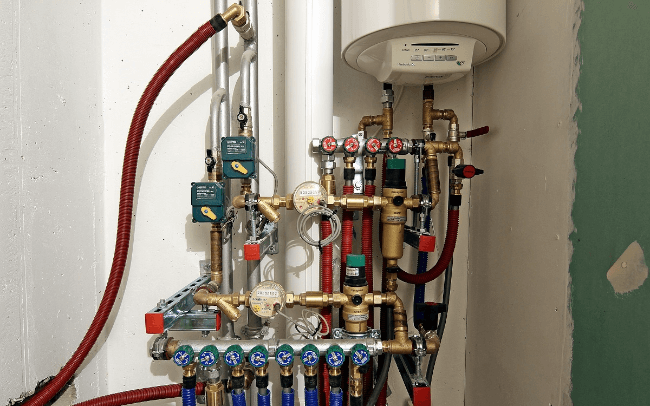

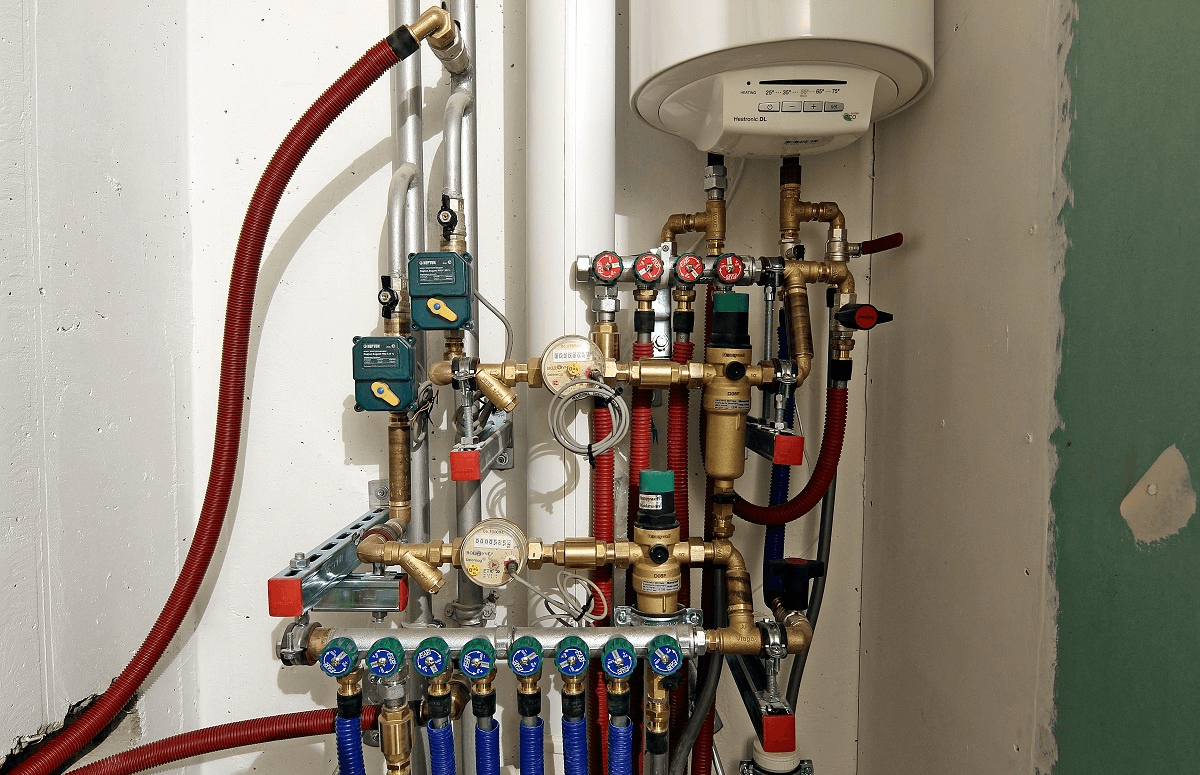

Особенности монтажа коллекторов

Монтаж коллекторов в системе водоснабжения требует внимательного подхода и соблюдения определенных правил, чтобы обеспечить надежность и долговечность системы. Рассмотрим основные этапы и особенности монтажа коллекторов.

1. Подготовка к монтажу

Перед началом монтажных работ необходимо тщательно подготовиться:

Планирование системы. Составьте схему расположения всех компонентов системы, включая коллекторы, трубы, фильтры, манометры и другие элементы. Определите места крепления и подключения.
Подбор оборудования. Убедитесь, что все компоненты системы совместимы между собой по типу соединений и диаметру труб. Подготовьте необходимые инструменты и материалы.
Подготовка места установки. Выберите удобное место для установки коллектора, обеспечивающее легкий доступ для обслуживания. Оптимально размещать коллектор в сантехническом шкафу или нише.

2. Установка запорной арматуры

На центральный стояк водоснабжения устанавливается запорная арматура, которая позволяет перекрывать подачу воды в случае необходимости. Это может быть шаровой кран или вентиль.

3. Монтаж фильтров и счетчиков

Перед установкой коллектора необходимо смонтировать фильтры для очистки воды от механических примесей, а также счетчики воды, если это предусмотрено проектом. Обратные клапаны устанавливаются для предотвращения обратного тока воды.

4. Крепление коллектора

Коллектор закрепляется на прочной конструкции, такой как несущая стена, с помощью крепежных элементов, например, хомутов или специальных кронштейнов. Коллектор должен быть установлен горизонтально для равномерного распределения воды.

5. Подключение трубопроводов

Подсоедините трубопроводы к каждому отводу коллектора. При этом следует использовать соответствующие типу труб соединения (резьбовые, евроконус, компрессионные фитинги и т.д.). Если некоторые отводы коллектора не используются, их необходимо закрыть заглушками.

6. Монтаж гидроударных гасителей

Для повышения надежности и долговечности системы рекомендуется установить гидроударные гасители. Они предотвращают возникновение гидроударов, которые могут повредить систему.

7. Проверка герметичности соединений

После завершения монтажа необходимо провести проверку герметичности всех соединений. Для этого система заполняется водой под давлением, и проверяются все стыки и соединения на предмет утечек. В случае обнаружения протечек, необходимо устранить их путем подтяжки соединений или замены уплотнительных материалов.

8. Завершение монтажа

После успешной проверки герметичности системы проводится окончательная установка декоративных элементов, таких как фальш-панели, если это предусмотрено. Также можно установить дополнительные элементы, такие как манометры для контроля давления.

Советы по монтажу

Используйте качественные материалы. Это повысит надежность и долговечность системы.
Следите за правильностью соединений. Неправильные или некачественные соединения могут привести к протечкам и другим проблемам.
Соблюдайте правила безопасности. При работе с водопроводом необходимо соблюдать все правила безопасности, чтобы избежать травм и повреждений оборудования.
Проконсультируйтесь с профессионалами. Если у вас нет достаточного опыта в монтаже водопроводных систем, лучше обратиться к специалистам.

Заключение

Коллекторная разводка труб водоснабжения представляет собой современное и надежное решение для обеспечения стабильного и эффективного водоснабжения в домах и квартирах. Использование коллектора позволяет добиться равномерного давления воды, минимизировать риск протечек и упростить обслуживание системы. Трубы Rehau, благодаря своим высоким эксплуатационным характеристикам, являются отличным выбором для коллекторной разводки, обеспечивая долговечность и надежность всей системы. Правильный выбор и монтаж коллектора, а также соблюдение рекомендаций по использованию труб Rehau, гарантируют комфорт и безопасность вашего водоснабжения на долгие годы.
